Fastline Circuits Co., Limited est l'un des fabricants et fournisseurs les plus fiables de circuits imprimés rigides-flexibles personnalisés en Chine. Nous nous engageons à fournir un service personnalisé de haute qualité aux clients mondiaux. Si vous envisagez de vendre en gros des circuits imprimés flexibles rigides - personnalisés avancés fabriqués en Chine, n'hésitez pas à demander un devis à notre usine.

Présentation du produit

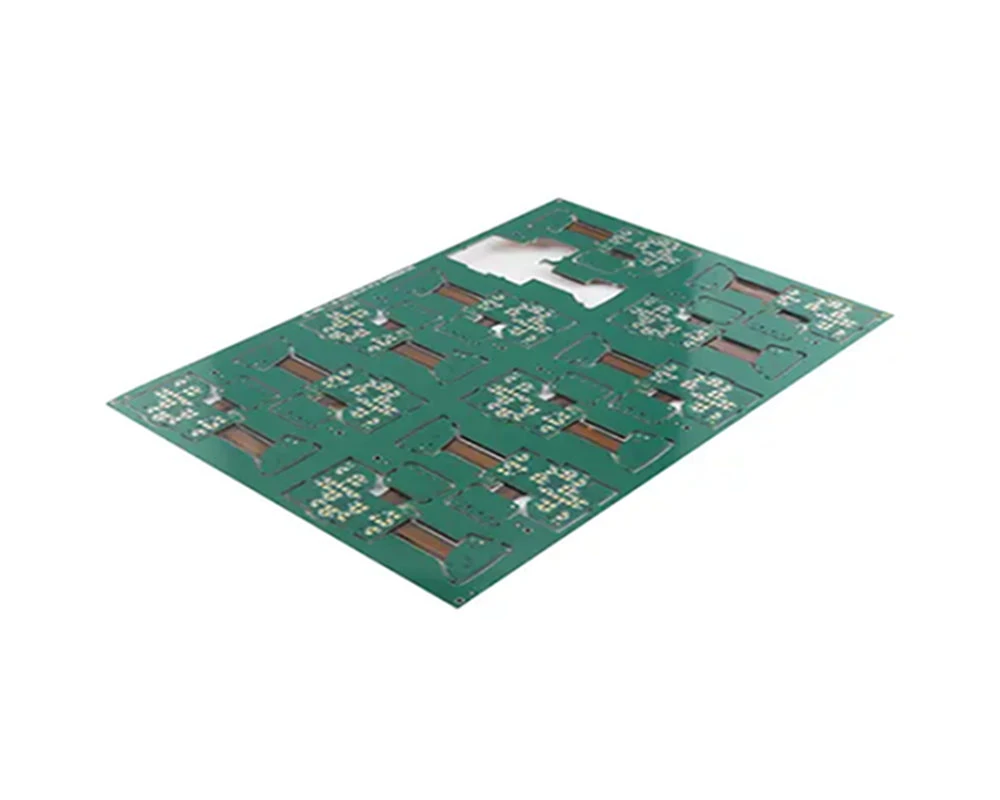

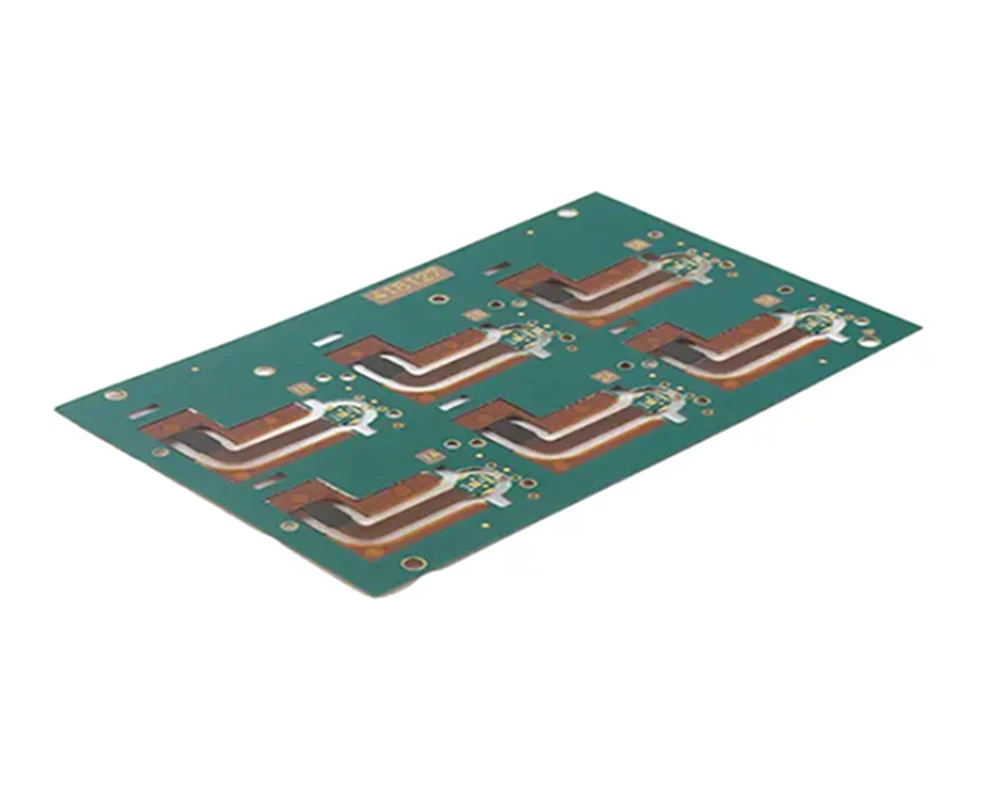

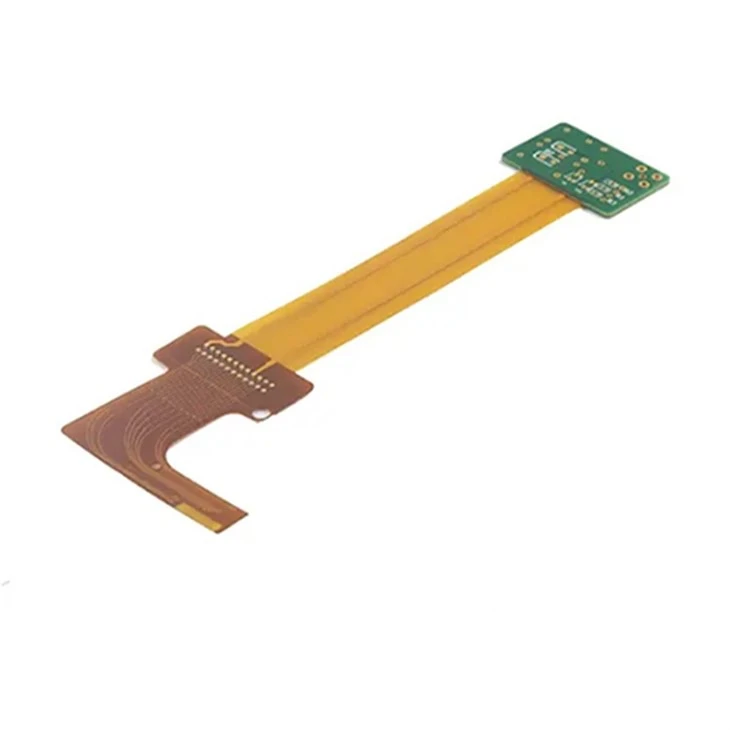

La carte de circuit imprimé rigide-flexible personnalisée est une solution de circuit imprimé sur mesure qui combine des couches rigides et flexibles en une seule structure intégrée, conçue en fonction des exigences spécifiques du produit. Il réduit les connecteurs, économise de l'espace et améliore la fiabilité globale des assemblages électroniques complexes.

FastlinePCB propose une fabrication de PCB rigides-flexibles personnalisés, de l'examen de la conception à la production finale. Nous prenons en charge différents empilements de couches-, combinaisons de matériaux et structures de pliage pour répondre aux besoins d'applications uniques, qu'il s'agisse de prototypes ou de production de masse.

Ce type de PCB est largement utilisé dans les systèmes aérospatiaux, les dispositifs médicaux, les équipements industriels, les appareils électroniques portables et les produits de consommation compacts où la limitation de l'espace et la haute fiabilité sont essentielles. Nous proposons également des services complets d'assemblage de PCB, y compris l'approvisionnement en composants, le SMT, les tests et la livraison clé en main.

Paramètres du produit (spécifications)

Article	Capacité de fabrication
Matériel	FR4, Polyimide/Polyester
Comptes	Flexibilité : 1 ~ 20 L ; Rigide-Flexible : 2~22 L
Épaisseur du panneau	Min.0,05 mm ; Max. 0.3 mm
Épaisseur du cuivre	1/3 once - 2 once
Taille du foret CNC (Max)	6,5 mm
Taille du foret CNC (min)	Flexion : 0,15 mm
Tolérance d'emplacement des trous	±0,05 mm
Taille du foret de couverture (min)	0,6 mm
Largeur/espacement minimum des lignes	0,1 mm
Épaisseur du cuivre sur la paroi du trou	Flexibilité : 12-22 μm
Taille minimale du tampon	φ0,2 mm
Tolérance de gravure	Tolérance de largeur de ligne finie ±20 %
Tolérance d'enregistrement de modèle	±0,1 mm (taille du panneau de travail : 250 x 300 mm)
Tolérance d'enregistrement de couverture	±0,15 mm
Tolérance d'enregistrement du masque de soudure	±0,2 mm
Masque de soudure au PAD	Non photosensible : 0,2 mm
Min. Barrage de masque de soudure	0,1 mm
Tolérance aux erreurs d'enregistrement	±0,30 mm
Finition de surface	Placage Ni/Au ; Chimique Ni/Au ; OSP

Application de la carte PCB flexible multicouche

Nous avons fourni des PCBA de haute qualité dans de nombreux pays, de l'électronique grand public aux télécommunications, en passant par les nouvelles énergies, l'aérospatiale, l'automobile, etc.

Visite client

Usine

Délai de livraison et emballage

Article	Heure générale	Tour rapide
1-2 couches	4 jours	1 jours
4-6 couches	6 jours	2 jours
8 à 10 couches	8 jours	3 jours
12-16 couches	12 jours	4 jours
18-20 couches	14 jours	5 jours
22-26 couches	16 jours	6 jours
Remarque : Basé sur toutes les données que nous avons reçues et doit être complet et sans problème, le délai de livraison est prêt à être expédié.

Nous pensons que la qualité est l'âme d'une entreprise et fournissons des services d'ingénierie et de fabrication-critiques et technologiquement avancés pour l'industrie électronique.
La qualité sonore gagne une bonne réputation pour Fastline. Des clients fidèles ont coopéré avec nous encore et encore et de nouveaux clients viennent chez Fastline pour établir des relations de coopération lorsqu'ils entendent parler de leur excellente réputation. Nous sommes impatients de vous offrir un service de haute-qualité !

Livraison et expédition

La méthode d'expédition par défaut de FastlinePCB estService FedEx express, garantissant une livraison rapide dans le monde entier. Les clients sont également libres d'utiliser leur propre compte de messagerie ou de désigner un transitaire pour gérer l'expédition.

Service après-vente

Notre-service après-vente est conçu pour garantir la stabilité des produits-à long terme. FastlinePCB offre une garantie de 12 mois sur toutes les cartes fabriquées, couvrant les défauts causés par des problèmes de production. Notre équipe d'ingénierie fournira des solutions rapides telles que la réparation ou le remplacement en cas de besoin.
